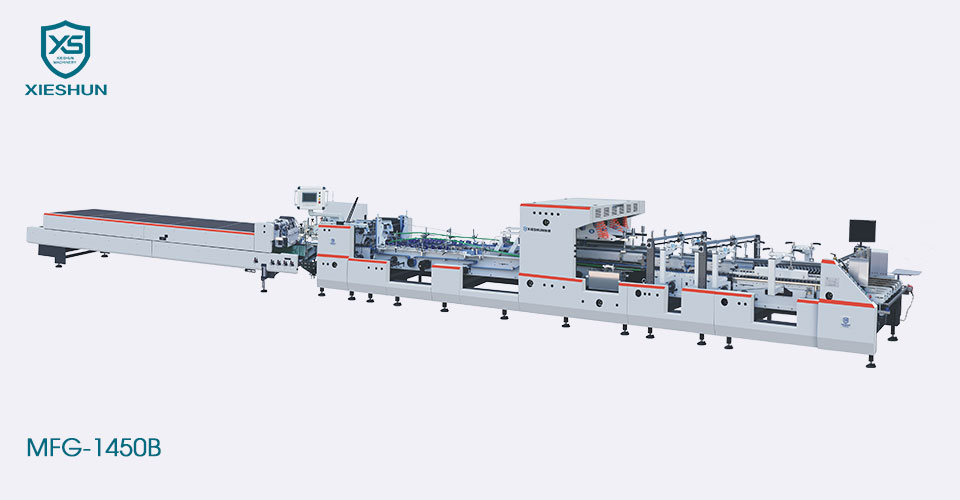

De automatische heavy-duty bodemvouw- en lijmmachine MFG-1450B is een perfecte oplossing voor het werken met middelgrote en grote dozen in de zware verpakkingsindustrie. Dankzij de hoge productiviteit biedt de machine de flexibiliteit om dun massief karton tot dik golfkarton te verwerken. Het modulaire ontwerp maakt verschillende configuraties mogelijk om aan de behoeften van de klant te voldoen. Breed scala aan accessoires waarmee duizenden ontwerpen kunnen worden uitgevoerd. feeder en vouwen met onafhankelijk servomotoraandrijfsysteem. Gemotoriseerde beweging van de drager met zeer nauwkeurige lineaire geleidingen.
| Model | MFG-1450 B |
|---|---|
| Geschikt materiaal | 200-800g/㎡karton en N/F&E golfkarton |
| Snelheidsbereik | 0-400m/min |
| Inchsnelheid | 30m/min |
| Maximale blanco breedte | 1450 mm |
| Afmeting (L) | 1520 mm |
| Afmeting (B*H) | 2000 mm × 1600 mm |
| Mechanisch gewicht | 10T |
| Mechanische kracht | 23 kW |
| Gecomprimeerde lucht | 6 bar |
| Capaciteit luchtcompressor | 10㎡/u |
| Capaciteit luchttank | 60L |
| Model |
|
|
MFG-1450 B |
|---|---|---|---|
|
|
|
z Min/mm | zMax/mm |
|
A | 100 mm | 1450 mm |
| B | 180 mm | 1000 mm | |
| E | 85 mm | 715 mm | |
|
A | 200 mm | 1400 mm |
| B | 100 mm | 1000 mm | |
| E | 90 mm | 690 mm | |
|
A | 220 mm | 1200 mm |
| B | 140 mm | 1000 mm | |
| E | 15 mm | 50 mm |
|
Voeder ◆De linker- en rechterzijschotten zijn eenvoudig op te tillen. ◆De papierinvoerband van de papierinvoereenheid kan onafhankelijk worden aangepast om een soepele papierinvoer te garanderen. ◆Servomotor, onafhankelijke snelheidsregeling om een uniforme papierafstand te garanderen. ◆Papieraanvoerzuigapparaat (optioneel). |
|
Uitlijning ◆Het karton dat door de papierinvoereenheid wordt verzonden, wordt door de correctie-eenheid gecorrigeerd en geleid om het karton in een rechte lijn te laten lopen. ◆De bovendrukaandrijving van de correctie-eenheid kan op en neer worden aangepast om zich aan te passen aan verschillende kartondiktes en stabiliteitsgarantie te bieden. |
|
Vergrendel de onderkant Drie groepen transportbandstructuren, gesegmenteerde bovenste bandplaatfunctie, kunnen de problemen bij de productie van speciaal gevormde doosproducten effectief overwinnen. De middelste bovenste riemplaat is afneembaar en kan worden gedemonteerd en gedebugd volgens de productvereisten. |
|
Onderste lijmeenheid ◆Mechanische lijmcilinders links en rechtsonder, met afzonderlijk lijmwiel en lijmcilinderontwerp, hoge snelheid zonder lijmgooien, gemakkelijk schoon te maken en te onderhouden. ◆Het lijmwiel is 5 mm breed en kan afhankelijk van het product worden vervangen. |
|
Opvouwbare sectie ◆3-plaat transmissieriemplaatstructuur. ◆De snelheden van de linker en rechter buitenste vouwband kunnen onafhankelijk worden afgesteld om de nauwkeurigheid van het gieten te garanderen. ◆Zelfrijdende bovendragers, nauwkeurig vouwen voor golfkartonnen dozen |
|
Overdrachtssectie ◆Onafhankelijke frequentieomzetting van afzonderlijke motoren. ◆Eenvoudig te verstellen bovenste en onderste riemverlenging. ◆Uitgerust met snelle elektronische kickteller. |
|
Controlepaneel ◆Gebruik een 10-inch groot scherm, eenvoudige en intuïtieve bediening. ◆Meerdere talen zijn beschikbaar. ◆Geheugenfunctie en afstandsbediening (optioneel). |
|
Transportband ◆In de automatische modus wordt de doosafstand ingesteld, zijn de bandsnelheid en de hostsnelheid proportioneel gekoppeld en beweegt de band wanneer het foto-elektrische systeem de doos detecteert. ◆In de handmatige modus beweegt de band met een constante snelheid en wordt niet beïnvloed door de snelheid van de host. ◆Het drukgedeelte maakt gebruik van pneumatisch persen, de drukregeling is nauwkeuriger en het productbindingseffect is beter gegarandeerd. |
