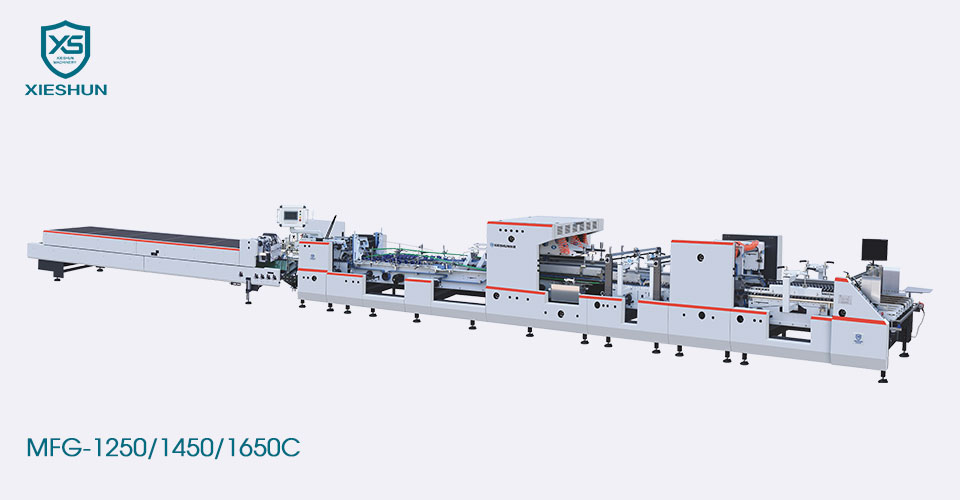

XIESHUN MFG-1250/1450/1650C Automatische Heavy Duty 4- en 6-hoekige maplijm is van toepassing in middelgrote en grote dozen in de zware verpakkingsindustrie. Speciale zelfrijdende bovendragers, waardoor het nauwkeurig opvouwen van microgolf- en golfkartonnen dozen eenvoudig wordt. Opklapbare aandrijving door onafhankelijke servomotor voor nauwkeurige snelheidsaanpassing. Secundair rillen kan de vissenstaart van dozen uitlijnen vanwege verschillende redenen, zoals onjuist stansen en rillen.
| Model | MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|
| Geschikt materiaal | 200-800g/㎡karton en N/F&E golfkarton | ||
| Snelheidsbereik | 0-400m/min | ||
| Inchige snelheid | 30m/min | ||
| Maximale blanco breedte | 1250 mm | 1450 mm | 1650 mm |
| Afmeting (L) | 1750 mm | 1750 mm | 1800 mm |
| Afmeting (B*H) | 1800 mm × 1600 mm | 2000 mm × 1600 mm | 2200 mm × 1600 mm |
| Mechanisch gewicht | 10T | 11T | 12T |
| Mechanische kracht | 29 kW | 29 kW | 29 kW |
| Gecomprimeerde lucht | 6 bar | ||
| Capaciteit luchtcompressor | 10㎡/u | ||
| Capaciteit luchttank | 60L | ||
| Model |
|
|
MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|---|---|
|
|
|
z Min/mm | zMax/mm | ||
|
A | 100 mm | 1250 mm | 1450 mm | 1650 mm |
| B | 180 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 85 mm | 600 mm | 715 mm | 815 mm | |
|
A | 200 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 100 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 90 mm | 515 mm | 690 mm | 790 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 220 mm | 1000 mm | 1200 mm | 1400 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 15 mm | 50 mm | 50 mm | 50 mm | |
|
Voeder ◆De linker- en rechterzijschotten zijn eenvoudig op te tillen. ◆De papierinvoerband van de papierinvoereenheid kan onafhankelijk worden aangepast om een soepele papierinvoer te garanderen. ◆Servomotor, onafhankelijke snelheidsregeling om een uniforme papierafstand te garanderen. ◆Papieraanvoerzuigapparaat (optioneel). |
|
Uitlijning ◆Het karton dat door de papierinvoereenheid wordt verzonden, wordt door de correctie-eenheid gecorrigeerd en geleid om het karton in een rechte lijn te laten lopen. ◆De bovendrukaandrijving van de correctie-eenheid kan op en neer worden aangepast om zich aan te passen aan verschillende kartondiktes en stabiliteitsgarantie te bieden. |
|
Voorvouwgedeelte ◆De gesegmenteerde linker en rechter bovenste bandplaten kunnen worden aangepast aan de productvereisten, wat snel en efficiënt is. ◆Het kan op efficiënte wijze het 180 graden voorvouwen van de doos op lijn 1 en het 135 graden voorvouwen van de 3e lijn voltooien, waardoor het uiteindelijke vormeffect wordt geoptimaliseerd. ◆Zelfrijdende bovendragers, nauwkeurig vouwen voor golfkartonnen dozen |
|
Vergrendel de onderkant Drie groepen transportbandstructuren, gesegmenteerde bovenste bandplaatfunctie, kunnen de problemen bij de productie van speciaal gevormde doosproducten effectief overwinnen. De middelste bovenste riemplaat is afneembaar en kan worden gedemonteerd en gedebugd volgens de productvereisten. |
|
4&6-hoekapparaat ◆De elektronische vouwhaak, aangedreven en bestuurd door de intelligente servomotor, is geïnstalleerd op twee onafhankelijk bestuurde servo-assen om het vouwen van alle dooskleppen nauwkeurig te geleiden. ◆Het kan vierhoek- en zeshoekdozen en andere verschillende typen produceren. ◆De mens-machine-interface is intelligent ingesteld, eenvoudig te bedienen, intuïtief en gemakkelijk te begrijpen.
|
|
Onderste lijmeenheid ◆Mechanische lijmcilinders links en rechtsonder, met afzonderlijk lijmwiel en lijmcilinderontwerp, hoge snelheid zonder lijmgooien, gemakkelijk schoon te maken en te onderhouden. ◆Het lijmwiel is 5 mm breed en kan afhankelijk van het product worden vervangen. |
|
Opvouwbare sectie ◆3-plaat transmissieriemplaatstructuur. ◆De snelheden van de linker en rechter buitenste vouwband kunnen onafhankelijk worden afgesteld om de nauwkeurigheid van het gieten te garanderen. ◆Zelfrijdende bovendragers, nauwkeurig vouwen voor golfkartonnen dozen |
|
Overdrachtssectie ◆Onafhankelijke frequentieomzetting van afzonderlijke motoren. ◆Eenvoudig te verstellen bovenste en onderste riemverlenging. ◆Uitgerust met snelle elektronische kickteller. |
|
Controlepaneel ◆Gebruik een 10-inch groot scherm, eenvoudige en intuïtieve bediening. ◆Meerdere talen zijn beschikbaar. ◆Geheugenfunctie en afstandsbediening (optioneel). |
|
Transportband ◆In de automatische modus wordt de doosafstand ingesteld, zijn de bandsnelheid en de hostsnelheid proportioneel gekoppeld en beweegt de band wanneer het foto-elektrische systeem de doos detecteert. ◆In de handmatige modus beweegt de band met een constante snelheid en wordt niet beïnvloed door de snelheid van de host. ◆Het drukgedeelte maakt gebruik van pneumatisch persen, de drukregeling is nauwkeuriger en het productbindingseffect is beter gegarandeerd. |
