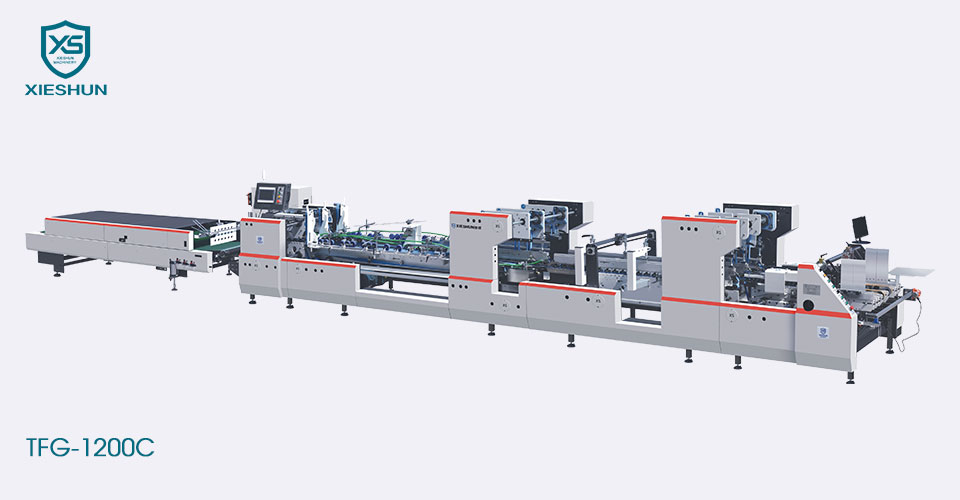

Met een optionele opvouwbare interne heffunctie, snelle uitwisseling van accessoires, eenvoudig installatieproces en verhoogde productiesnelheid, biedt de 4/6 Corner High Speed Folder Gluer Machine een hoge productiviteit en hoogwaardige output. Het is ontworpen om te voldoen aan de strenge eisen van de verpakkingsindustrie, waardoor het een ideale oplossing is voor bedrijven die op zoek zijn naar efficiënte en betrouwbare verpakkingsoplossingen.
| Model | TFG-1200 C |
|---|---|
| Geschikt materiaal | 200-800g/㎡karton en N/F&E golfkarton |
| Snelheidsbereik | 0-400m/min |
| Inchige snelheid | 30m/min |
| Maximale blanco breedte | 1200 mm |
| Afmeting (L) | 15800 mm |
| Afmeting (B*H) | 1850 mm × 1900 mm |
| Mechanisch gewicht | 10T |
| Mechanische kracht | 23,2 kW |
| Gecomprimeerde lucht | 6 bar |
| Capaciteit luchtcompressor | 10㎡/u |
| Capaciteit luchttank | 60L |
| Model |
|
TFG-1200 C |
|---|---|---|
|
A | 170-1200 mm |
| B | 100-900 mm | |
| E | 70-560 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-560 mm | |
|
A | 160-1050 mm |
| B | 160-800 mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-450 mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-800 mm | |
| H | 25-120 mm |
|
Voeder ◆De linker- en rechterzijschotten zijn eenvoudig op te tillen. ◆De papierinvoerband van de papierinvoereenheid kan onafhankelijk worden aangepast om een soepele en stabiele papierinvoer te garanderen. ◆Servomotor, onafhankelijke snelheidsregeling om een uniforme papierafstand te garanderen. ◆Papieraanvoerzuigapparaat (optioneel). |
|
Uitlijning ◆Het karton dat door de papierinvoerafdeling wordt verzonden, wordt door de correctieafdeling gecorrigeerd en begeleid om het karton in een rechte lijn te laten lopen. ◆De bovendrukaandrijving van de correctieafdeling kan op en neer worden aangepast om zich aan te passen aan verschillende kartondiktes en stabiliteitsgarantie te bieden. |
|
Voorvouwgedeelte ◆De gesegmenteerde linker en rechter bovenste bandplaten kunnen worden aangepast aan de productvereisten, wat snel en efficiënt is. ◆Het kan het 180 graden voorvouwen van de doos op lijn 1 en het 135 graden voorvouwen van de 3e lijn efficiënt voltooien om het uiteindelijke vormeffect te optimaliseren. ◆Zelfrijdende bovendragers, nauwkeurig vouwen voor golfkartonnen dozen |
|
Vergrendel de onderkant Drie groepen transportbandstructuren, gesegmenteerde bovenste bandplaatfunctie, kunnen de problemen bij de productie van speciaal gevormde doosproducten effectief overwinnen. De middelste bovenste riemplaat is afneembaar en kan worden gedemonteerd en gedebugd volgens de productvereisten. |
|
4&6-hoekapparaat ◆De elektronische vouwhaak, aangedreven en bestuurd door de intelligente servomotor, is geïnstalleerd op twee onafhankelijk bestuurde servo-assen om het vouwen van alle dooskleppen nauwkeurig te geleiden. ◆Het kan vierhoek- en zeshoekdozen en andere verschillende typen produceren. ◆De mens-machine-interface is intelligent ingesteld, eenvoudig te bedienen, intuïtief en gemakkelijk te begrijpen.
|
|
Onderste lijmeenheid ◆Mechanische lijmcilinders links en rechtsonder, met afzonderlijk ontwerp van lijmwiel en lijmcilinder, hoge snelheid zonder lijmgooien, gemakkelijk schoon te maken en te onderhouden. ◆Het lijmwiel is 5 mm breed en kan afhankelijk van het product worden vervangen. |
|
Opvouwbare sectie ◆3-plaat transmissieriemstructuur. ◆De snelheden van de linker en rechter buitenste vouwband kunnen onafhankelijk worden afgesteld om de vormnauwkeurigheid te garanderen. ◆Zelfrijdende bovendragers, nauwkeurig vouwen voor golfkartonnen dozen |
|
Overdrachtssectie ◆Afzonderlijke motor met onafhankelijke frequentieomzetting. ◆De aanpassing van de bovenste en onderste riemverlenging is eenvoudig en gemakkelijk te bedienen. ◆Uitgerust met snelle elektronische kickteller. |
|
Controlepaneel ◆Gebruik een 10-inch groot scherm, eenvoudige en intuïtieve bediening. ◆Meerdere talen zijn beschikbaar. ◆Geheugenfunctie en afstandsbediening (optioneel). |
|
Transportband ◆In de automatische modus wordt de doosafstand ingesteld, zijn de bandsnelheid en de hostsnelheid proportioneel gekoppeld en beweegt de band wanneer het foto-elektrische systeem de doos detecteert. ◆In de handmatige modus beweegt de band met een constante snelheid en wordt niet beïnvloed door de snelheid van de host. ◆Het drukgedeelte maakt gebruik van pneumatisch persen, de drukregeling is nauwkeuriger en het productbindingseffect is beter gegarandeerd. |
